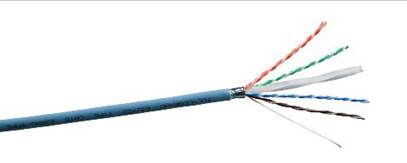

六類屏蔽線纜
六類屏蔽線纜
1、 生產工藝考究,制造技術先進,保證了線對之間的性能平衡;
2、 獨特的外被設計,獲得了更好的機械性能;
3、 優良的退扭技術保證了阻抗的穩定性,減少誤碼率;
4、 絞距設計獨特,保證了EMC性能;
5、 鋁箔屏蔽結構,有效抵御外部電磁干擾,以及保護內部信息的外泄。適合政府機關,銀行,車間等惡劣環境
6、 各項性能指標達到或超過ANSI/TIA/EIA-568B規定的技術規 范;
7、 在250MHz時:衰減:28.3 dB/100m ;近端串音48.5 dB/100m
在250MHz時 回波損耗27.4 dB/100m;時延差:≤37ns/100m
8、 獨特骨架式設計,更好的在保證外徑的基礎上,又有效地提高 了NEXT、FEXT等電器性能。
9、 提供不同防火等級的線纜以使用不同場所需求
10、 運行溫度:-20到75℃
11、 23AWG 外徑6.8±0.2mm、
1、 生產工藝考究,制造技術先進,保證了線對之間的性能平衡;
2、 獨特的外被設計,獲得了更好的機械性能;
3、 優良的退扭技術保證了阻抗的穩定性,減少誤碼率;
4、 絞距設計獨特,保證了EMC性能;
5、 鋁箔屏蔽結構,有效抵御外部電磁干擾,以及保護內部信息的外泄。適合政府機關,銀行,車間等惡劣環境
6、 各項性能指標達到或超過ANSI/TIA/EIA-568B規定的技術規 范;
7、 在250MHz時:衰減:28.3 dB/100m ;近端串音48.5 dB/100m
在250MHz時 回波損耗27.4 dB/100m;時延差:≤37ns/100m
8、 獨特骨架式設計,更好的在保證外徑的基礎上,又有效地提高 了NEXT、FEXT等電器性能。
9、 提供不同防火等級的線纜以使用不同場所需求
10、 運行溫度:-20到75℃
11、 23AWG 外徑6.8±0.2mm、
序號 | 參數名稱 | 單位 | 參數值 |
1 | 單根導體直流電阻Max | 歐姆/100m | 6.83 |
2 | 線對直流電阻不平衡Max | % | 1.6 |
3 | 250MHz 20℃時延差 Max | nS/100m | 37 |
4 | 250MHz 20℃時衰減Max | dB/100m | 28.3 |
5 | 250MHz近端串音衰減Min | dB/100m | 48.5 |
6 | 250MHz近端串音衰減功率和Min | dB/100m | 46.6 |
7 | 250MHz回波損耗Min | dB | 27.4 |
